參數項 | 參數 |
產品名稱 | HPLC運維手持終端 |
型號 | ZW-HPLCOPHT01 |
尺寸 | 長175mm、寬101mm、高36.5mm |
數據接口 | HPLC、藍牙、RS-485、RS-232、紅外 |
屏幕 | 材質:OLED;像素:128*64;顏色:黑白 |
電池信息 | 容量:5000mAh;充電功率:10w |
系統 | 嵌入式 |
包裝清單 | 本機*1、六芯航空自鎖連接專用接線*1、充電線(HPLC信號接入線)*1 |
1、 外形及安裝尺寸

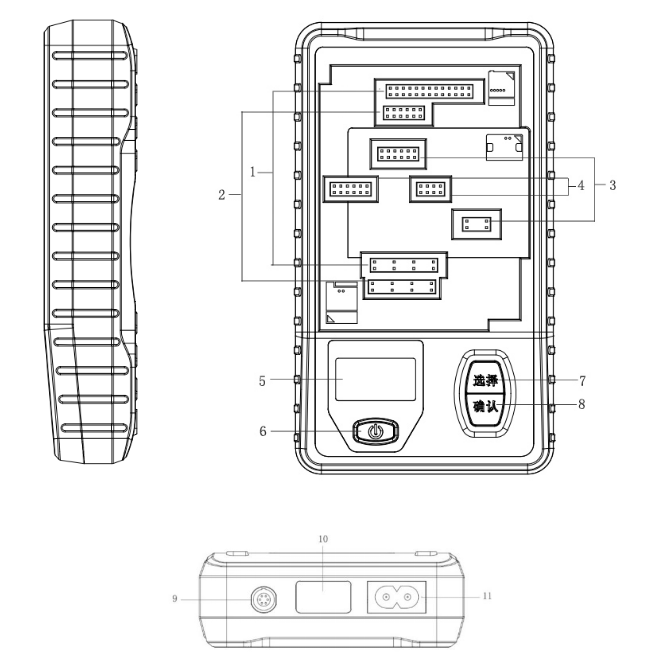

尺寸規格:長175mm、寬101mm、高36.5mm,外形如下圖:
其中標號對應如下:
1 | CCO接口 |
2 | 三相STA接口 |
3 | 單相STA接口 |
4 | 單相STA接口(物聯電能表) |
5 | OLED顯示屏 |
6 | 開關 |
7 | 選擇鍵 |
8 | 確認鍵 |
9 | 集中器485/232通信接口 |
10 | 紅外通信接口 |
11 | 單相220V交流電源接口 |
2、 顯示方式

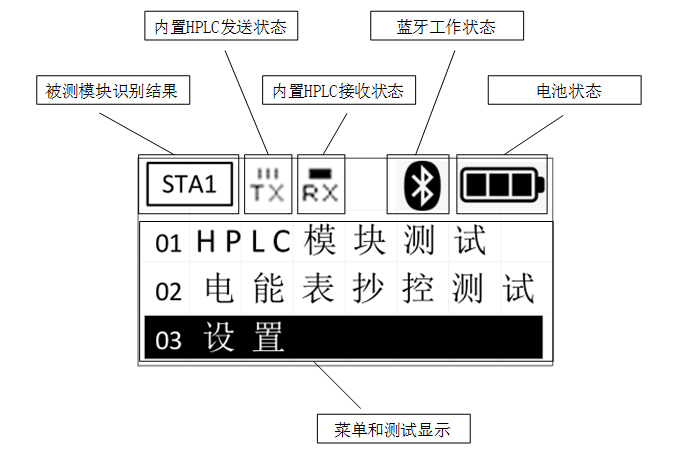

使用OLED顯示信息,顯示區域29.42*14.70(mm),分辨率:128像素(長)*64像素(寬);OLED應具有發光顯示,顯示色為白色,背景色為黑色。
3、 功能
(1) 單相通信單元故障識別
(2) 三相通信單元故障識別
(3) 集中器通信單元故障識別
(4) 模塊插入識別功能
(5) HPLC接收發射能力測試
(6) 采集器本地通信故障識別
(7) 電能表整機本地通信故障識別
(8) HPLC通信協議一致性測試
(9) HPLC網絡及深化應用功能測試
● 檔案同步
● 通信性能監測和網絡優化
● 高頻采集測試
● 相位及相序信息查詢
● 版本和ID管理
(10) 載波監控統計分析
(11) 現場作業終端通信
(12) 電源管理功能
(13) 升級功能
