設備名稱 | 通信接口 |
光伏智能控制終端 | 485、LAN |
光伏智能控制開關 | 485 |
光伏接口轉換器 | 485、LAN |

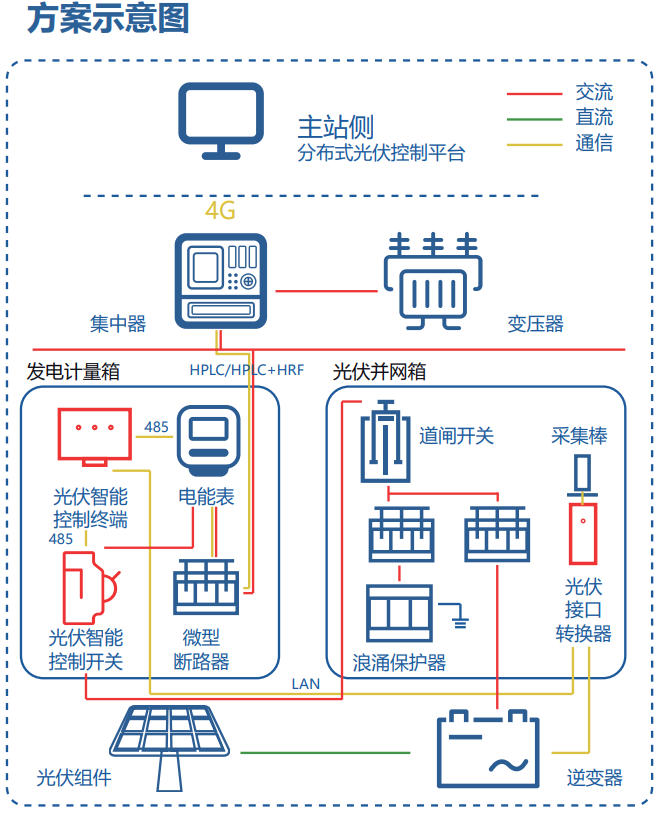

ZW-PVIC系類產品是一套可靠實用的光伏智能控制解決方案,由光伏智能控制終端ZW-PVIC-ZD801、光伏智能控制開關ZW-PVIC-KG63 和 ZW-PVIC-JK201 組成。該方案實現對分布式光伏的電力安全接入管理,能夠監控電能質量和調控逆變器運行參數,實現剛性、柔性電量調節。該方案的部署實現分布式光伏的可觀、可測、可調、可控,通過系統群調群控,實現對電網安全穩定運行的支撐。
產品特點

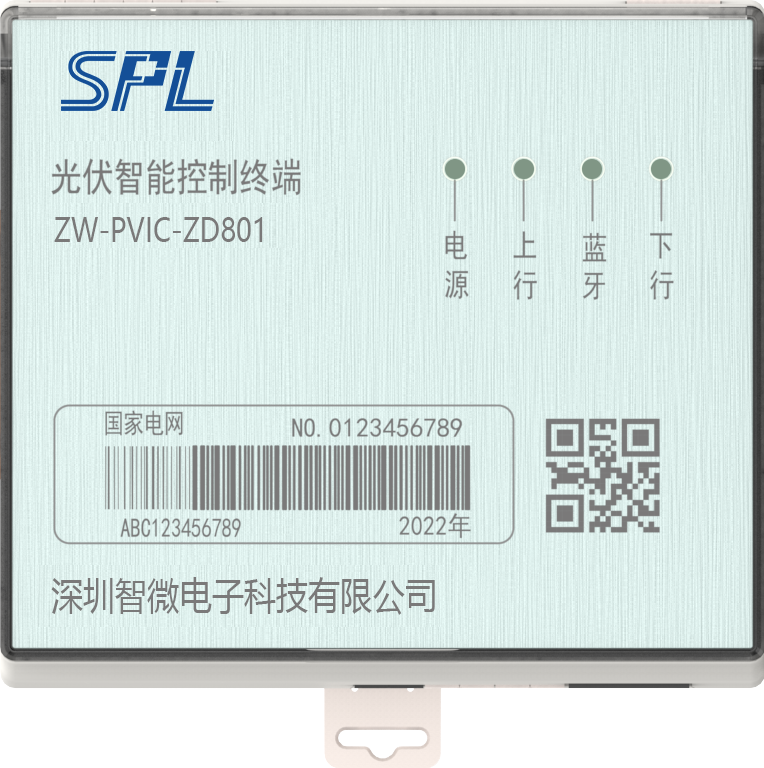

一、光伏智能控制終端
光伏智能控制終端安裝在用戶電能表附近,通過485接口連接電能表,利用表內既有電力線載波(HPLC)或雙模通信(HPLC+HRF)實現與臺區集中器通信,接收控制指令,上傳用戶狀態;采用 485、網絡兩路信號輸出,分別連接光伏控制開關、光伏接口轉換器,采集用戶數據和設備工作狀態,實現剛性、柔性控制;內置電能質量就地化調控算法,按照預設頻度對并網點電能質量實時監測,當電參量超過閾值時,能夠按照算法流程調控逆變器運行參數,實現對電能質量的就地化調控,防止電能質量事件發生。
二、光伏控制開關
光伏控制開關安裝在用戶電能表負荷側(靠近光伏發電裝置側),通過485通信方式,接收光伏智能控制終端傳達的控制指令,實現并網、 離網動作。

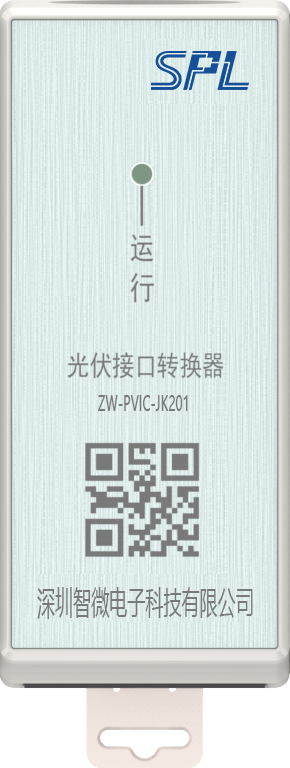

三、光伏接口轉換器
光伏接口轉換器安裝在靠近用戶光伏逆變器位置,通過網線接收光伏智能控制終端傳達的控制指令,再通過 485 或者網線傳送給逆變器。同時,光伏接口轉換器也能讀取逆變器運行狀態和數據回傳給光伏智能控制終端。
產品參數
設備名稱 | 通信接口 |
光伏智能控制終端 | 485、LAN |
光伏智能控制開關 | 485 |
光伏接口轉換器 | 485、LAN |
應用案例
