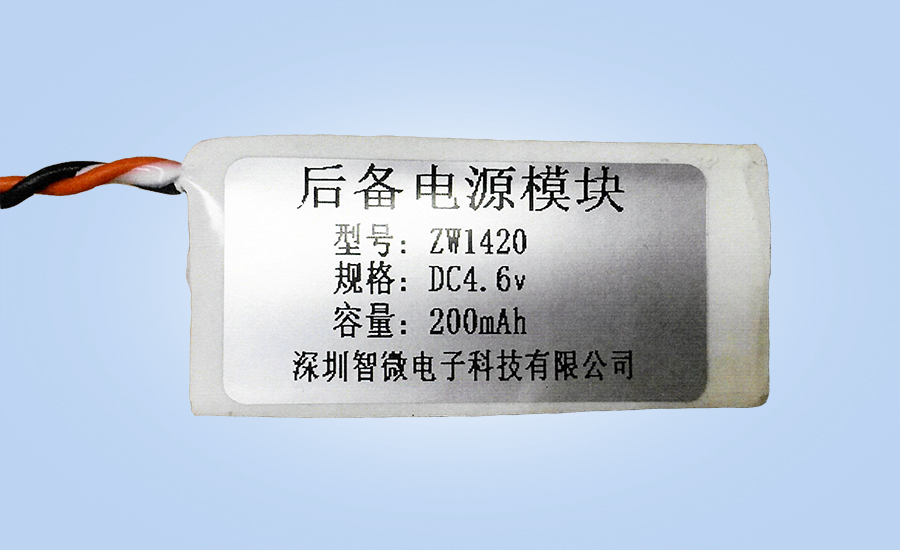

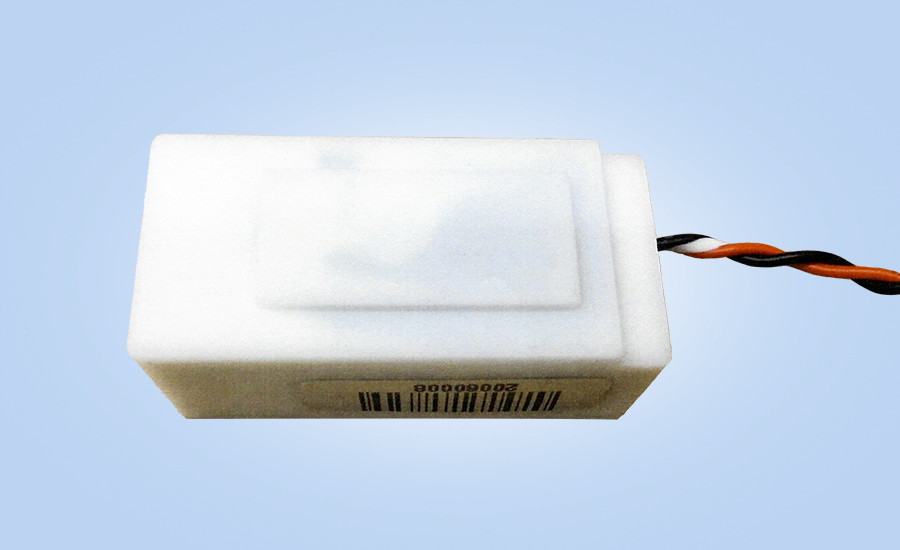

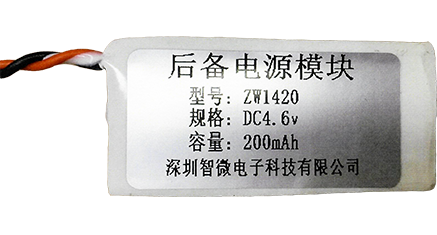

后備電源基本參數如下:
序號 | 項目 | 描述 | 備注 | |
1 | 電氣性能 | 標稱電壓 | 4.65v±0.1v | |
2 | 持續放電電流 | 1A | ||
3 | 峰值放電電流 | 2A | 脈沖式,不大于1s | |
4 | 機械性能 | 外形尺寸 | ≤22*22*46mm | |
5 | 標準重量 | ≤120g | ||
6 | 封裝形式 | 全灌封 | ABS+PC外殼 | |
7 | 端子類型 | 2P帶扣 | HB 2501-2P帶扣插頭 | |
8 | 引線類型 | 100±10mm | 極性:紅+黑- | |
9 | 循環壽命 | 滿充滿放循環 | 1,500次 | 100%DOD,容量保持率>80% |
10 | 淺充淺放循環 | 15,000次 | 10%DOD,容量保持率>80% | |
11 | 溫度性能 | 工作溫度 | -25~+85℃ | |
12 | 存儲溫度 | -30~+60℃ |
1. 安全與環境適應性能
1.1 環境適應性能
1.1.1 高低溫循環
按照 UL1642 的試驗要求:將樣品放在恒溫箱內,在 30min 內從 20±3℃ 升溫到 70±3℃保持 4h,然后用 30min 降溫到 20±3℃保持 2h,再用 30min 降溫到-25±3℃保持 4h,最后再用 30min 升溫到 20±3℃。如此循環 10 次。
判定標準:不爆炸、不起火、無泄漏、電氣性能正常。
1.1.2 低氣壓(高度模擬)
按照 UL1642 的試驗要求:樣品在絕對壓力為 11.6kPa (1.68psi)、溫度為 20±3℃(68±5°F)條件下貯存 6 小時。
判定標準:不爆炸、不起火、無泄漏。
1.1.3 自由跌落
按照 IEC62133-2002 的測試要求:將樣品任意一面從 1.0m 高度自由跌落到水泥地面上 3 次。在跌落時,應保證每個隨機方向均受到?jīng)_擊。
判定標準:不爆炸、不起火。
1.1.4 振動測試
按照 UL1642 的試驗要求:將樣品夾緊在振動平臺上,施加振幅 0.8mm(雙振幅1.6mm),頻率變化率 1Hz/min,頻率范圍 10Hz~55Hz,往返振動 95±5min。樣品分別隨相互垂直的三個方向振動。
判定標準:不爆炸、不起火、無泄漏、電氣性能正常。
2.2 安全性能
2.2.1 加熱
按照 UL1642 的試驗要求:樣品在自然對流或強制對流的烘箱中加熱,烘箱以 5±2℃/min 速度升溫至 130℃,并恒溫 10min 后停止。
判定標準:不能出現爆炸或燃燒。
2.2.2 重物沖擊
按照 UL1642 的試驗要求:將樣品縱軸平行于水平面放置,用直徑 15.8mm 的鋼棒呈十字交叉放置其中心位置,然后將 9.1kg 重物從 61cm 高處跌落到樣品上。
判定標準:不爆炸、不起火。
2.2.3 擠壓
按照 UL1642 的試驗要求:在+20℃下,將樣品平躺放在壓力機的兩平面鋼板中間,施加 13kN±0.78kN 的壓力,此壓力一旦達到即可釋放壓力。
判定標準:不爆炸、不起火。
2.2.4 外部短路
按照 UL1642 的試驗要求:將表面貼有熱電偶的樣品置于通風櫥中,用銅線短路其正負極(線路總電阻不大于 100mΩ),實驗過程中監視樣品溫度變化,當樣品溫度下降到比峰值低約 10℃時,結束實驗。
判定標準:不爆炸、不起火,樣品表面溫度低于150℃。
3. 運輸貯存
3.1 運輸及拆封過程中應避免雨、雪的直接淋襲,防止劇烈撞擊和震動;
3.2 設備庫存和保管應在原包裝條件下存放在支架上,疊放高度不應超過5層;
3.3 倉儲條件:環境溫度不超過-30℃~+60℃,相對濕度不超過60%,保存的地方應清潔、干燥,應遠離火源與熱源,且在空氣中不含有足以引起腐蝕的有害物質。
